Badanie EMC w wyniku przeskoku; czym jest badanie EMC w wyniku przeskoku (surge)?

Z gwałtownym rozwojem technologii urządzenia elektroniczne odgrywają coraz ważniejszą rolę w naszym życiu.nie możemy zignorować, że urządzenia elektroniczne mogą występować różne efekty interferencji elektromagnetycznych (EMI) podczas normalnej pracyW celu zapewnienia prawidłowej pracy urządzeń elektronicznych wprowadzono badanie EMC pod wpływem nadwyżek (SURGE).

Po pierwsze, poznajmy test EMC o nadmiarze (surge).

Co to jest badanie EMC pod wpływem fal (SURGE)?

Badanie EMC z nadmiarem napięcia (SURGE) jest ważnym badaniem wykorzystywanym do wykrywania zdolności przeciwdziałania zakłóceniom sprzętu elektronicznego w przypadku natychmiastowych wahania napięcia.błyskawicy i innych zjawisk, które mogą wystąpić w rzeczywistym środowisku w celu testowania przetrwania sprzętu w trudnych środowiskach elektromagnetycznychNa przykład, czy sprzęt elektroniczny może nadal normalnie funkcjonować po uderzeniu piorunem.

W badaniu zgodności elektromagnetycznej, EMC, jest test zwany testem przepływu.

Badanie przewyższenia elektromagnetycznego (Electromagnetic Compatibility Surge Test) jest metodą testową stosowaną do sprawdzenia, czy sprzęt elektroniczny może wytrzymać przejściowe napięcia z sieci energetycznej.Badania nadmiarowe EMC są zwykle wykonywane zgodnie z międzynarodową normą IEC 61000-4-5..

W badaniach nadpięciowych EMC sprzęt badawczy jest narażony na przejściowe napięcia symulujące sieć energetyczną w celu symulacji nagłych zdarzeń nadpięciowych w sieci energetycznej.Przespienia mogą być spowodowane uderzeniami piorunów., awarie sieci energetycznej, przełączniki zasilania itp. i mogą uszkodzić sprzęt lub zakłócić normalną pracę sprzętu.

Jaki jest więc cel badania EMC o nadmiarze?

Po pierwsze, poprzez badanie EMC z nadmiarem napięcia (SURGE) można ocenić wydajność zgodności elektromagnetycznej (EMC) sprzętu elektronicznego.Kompatybilność elektromagnetyczna odnosi się do zdolności urządzeń elektronicznych do prawidłowego działania w określonym środowisku bez powodowania szkodliwych zakłóceń dla innych urządzeńPo drugie, badanie EMC pod wpływem nadmiaru (SURGE) może pomóc projektantom sprzętu elektronicznego w wykrywaniu ewentualnych wad w procesie projektowania lub produkcji sprzętu,tym samym zwiększając niezawodność i stabilność urządzeń.

Standardy badań nadciśnieniowych EMC

1. Sprzęt elektryczny i elektroniczny: GB/T17626.4-2006, IEC61000-4-5: 2001;

2. Sprzęt technologii informacyjnej: GB/T17618-2015, CISPR24: 2010;

3. urządzenia gospodarstwa domowego, narzędzia elektryczne i podobne urządzenia: GB/T4343.2-2009, CISPR14-2: 2008;

4. Sprzęt elektryczny do pomiarów, kontroli i stosowania w laboratorium: GB/T18268.1-2010, IEC61326-1:2005;

5. Urządzenia transportu kolejowego: GB/T24338.4-2018, GB/T25119-2010, GB/T24338.6-2018, GB/T24338.5-2018;

6. Sprzęt medyczny inżynieryjny: GB4824-2013, IEC CISPR11: 2010;

7. sterownik programowalny: GB/T15969.2-2008, IEC61131-2: 2007;

8. Sprzęt komputerowy: GB/T9813.1-2016, GB/T9813.2-2016;

9. Urządzenia fotowoltaiczne: CGC/GF004: 2011 (CNCA/CTS0004-2009A), NB/T32004-2013, CGC/GF037: 2014 (CNCA/CTS0001-2011A);

10. System przesyłu elektrycznego regulowanego prędkością: GB12668.3-2012, IEC61800-3: 2004;

11. Sprzęt turbin wiatrowych: NB/T31004-2011;

12. Relaje pomiarowe i urządzenia ochronne: NB/T31004-2011.

Głównym standardem badań nadpięć EMC jest IEC 61000-4-5, który określa właściwości elektromagnetycznej, jakie urządzenia powinny osiągać w przypadku nagłego przepędu (tj.w układzie zasilania.

Oprócz normy IEC 61000-4-5 istnieje szereg innych norm badań nadmiarowych EMC, w tym:

1.ANSI C62.41: Niniejsza norma nadaje się do badań przepływów i przetworników w systemach zasilania.

2EN 61000-6-1 i EN 61000-6-2: normy te określają metody i wymagania dotyczące badań EMC w różnych warunkach środowiskowych.

3. FCC część 18: Jest to wymóg badania EMC określony przez Federalną Komisję ds. łączności Stanów Zjednoczonych i ma zastosowanie do sprzętu elektronicznego nieprzewozowego, takiego jak przemysłowy,urządzenia naukowe i medyczne.

4.VDE 0843: Jest to wymóg badań EMC określony przez Niemieckie Stowarzyszenie Elektroniki Elektrycznej i Technologii Informacyjnych, w tym badania nadciśnieniowe.

Standardy te odgrywają ważną rolę w badaniach fal elektromagnetycznych.Producenci urządzeń muszą przeprowadzać badania zgodnie ze standardami swojego kraju lub regionu, aby zapewnić, że urządzenie spełnia odpowiednie wymagania i przepisy podczas użytkowania.

Badania nadciśnienia EMC zazwyczaj wykorzystują symulowany generator nadciśnienia do wstrzykiwania impulsów nadciśnienia do testowanego sprzętu, a następnie wykrywają odpowiedź sprzętu.

Poniżej przedstawiono ogólne metody badań fal elektromagnetycznych:

1Określenie wymogów badań EMC i norm dla urządzeń badawczych, takich jak IEC 61000-4-5.

2Przygotuj generator nadpięciowy i sprzęt testowy i podłącz sprzęt testowy do symulowanej linii zasilania i generatora nadpięciowego.

3. Ustawić generator napięć i ustawić odpowiednie parametry badawcze, takie jak napięcie badawcze, forma fali, częstotliwość i czas badania.

4Przed rozpoczęciem badania należy sprawdzić, czy urządzenie badawcze jest prawidłowo podłączone i spełnia odpowiednie wymagania bezpieczeństwa.

5. Rozpocząć badanie, wstrzyknąć impulsy napięcia do sprzętu badawczego i zarejestrować reakcję sprzętu badawczego, np. czy występuje awaria, czy zasilanie jest przerwane itp.

6Jeżeli występuje problem z sprzętem badawczym, należy go zbadać i przeanalizować, aby ustalić przyczynę problemu oraz dokonać niezbędnych napraw i ulepszeń.

7Analiza i ocena wyników badań w celu ustalenia, czy sprzęt badawczy spełnia odpowiednie wymagania i normy EMC.

8W oparciu o wyniki badań, w razie potrzeby dostosować i udoskonalić sprzęt, dopóki sprzęt badawczy nie spełni odpowiednich wymogów i norm EMC.

Należy zauważyć, że badania fal elektromagnetycznych muszą być przeprowadzane w specjalistycznym laboratorium lub obiekcie badawczym w celu zapewnienia stabilności i powtarzalności środowiska badawczego.Należy zwrócić uwagę na bezpieczeństwo sprzętu badawczego i personelu badawczego podczas procesu badania., a odpowiednie procedury i normy bezpieczeństwa eksploatacji muszą być przestrzegane.

Kryteria badań nadciśnienia EMC są zazwyczaj oparte na stosowanej normie badawczej, takiej jak IEC 61000-4-5.

1. Przejście w badaniu nadwyżkowym: urządzenie musi być w stanie normalnie pracować podczas badania i nie musi być pod wpływem impulsów nadwyżkowych.

2. Czy urządzenie nie działa: Jeśli urządzenie nie działa w trakcie badania, np. wyłączenie, ponowne uruchomienie, nieprawidłowe dane itp., oznacza to, że występuje problem z działaniem urządzenia w zakresie EMC.

3. Czy forma fali spełnia wymagania: forma fali impulsu nadwyżki musi spełniać odpowiednie wymagania badawcze, takie jak czas wzrostu, czas trwania, napięcie szczytowe itp.

4. Granica formy fali: jeżeli urządzenie nie może wytrzymać formy fali impulsu badawczego podczas badania, na przykład napięcie szczytowe przekracza maksymalne napięcie, któremu urządzenie może wytrzymać,oznacza to, że występuje problem z działaniem urządzenia w zakresie EMC.

5. Przed i po ograniczeniu formy fali: podczas badania,konieczne jest sprawdzenie stanu sprzętu przed i po wstrzyknięciu impulsów nadwyżkowych w celu ustalenia, czy sprzęt jest dotknięty impulsami fal..

Należy zauważyć, że kryteria oceny mogą się różnić w zależności od celu badania, sprzętu badawczego i środowiska badawczego.konieczne jest przeprowadzenie badania zgodnie z odpowiednimi normami badań;, i dokonuje oceny i oceny na podstawie wyników badań.

Konieczność badań fal elektromagnetycznych

Produkty elektroniczne, które nie zdają testu nadwyżki elektromagnetycznej, mogą się rozbić, zresetować, nieprawidłowo funkcjonować lub wypalić podczas rzeczywistego użytkowania, dlatego należy przeprowadzić test nadwyżki elektromagnetycznej.

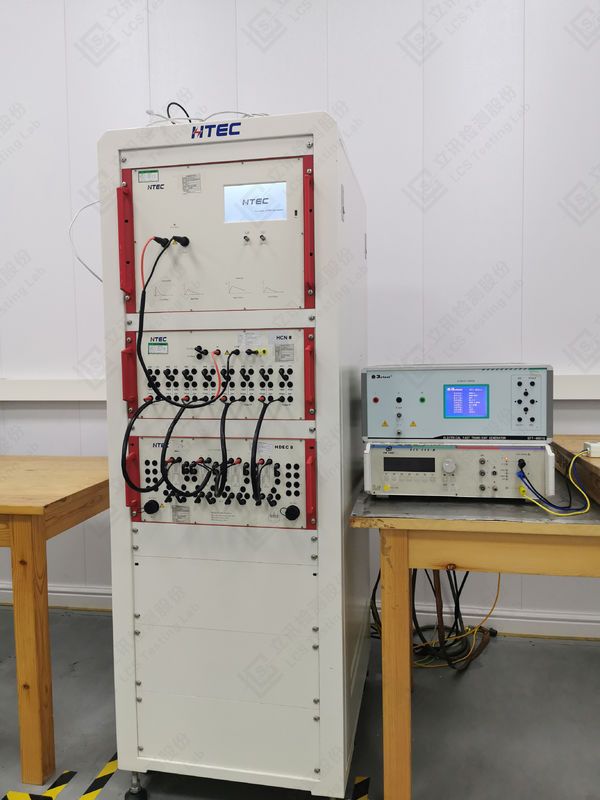

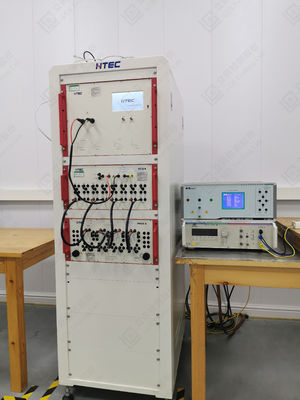

Urządzenia do badania nadciśnienia EMC

1- Generator symulacji immunitetu.

2.Tester fal błyskawicznych

3Syntetyczny generator fal.

4. Sieć łącząca trzyfazową

5. Sieć łącząca linie danych

6.Tester fal błyskawicznych

7.7Moduł badawczy.4KV

8. Sieci łączące i odłączające

Środki ostrożności w przypadku badań nadciśnienia EMC

1Przed badaniem należy zapewnić stosowanie środków ochronnych zgodnie z wymogami producenta.

2Prędkość badania wynosi raz na minutę, co nie powinno być zbyt szybkie, aby zapewnić proces odzyskiwania wydajności urządzenia ochronnego.Zjawisko uderzeń piorunów w naturze i przełączanie dużych przełączników na stacjach przełącznikowych nie może mieć bardzo wysokich częstotliwości powtarzania.

3Test, zazwyczaj 5 razy pozytywna/negatywna biegunowość.

4. napięcie badawcze powinno stopniowo rosnąć z niskiego do wysokiego, aby uniknąć artefaktów z powodu nieliniowych cech wolt-ampera.należy zwrócić uwagę na napięcie badawcze nieprzekraczające wymogów normy produktu, aby uniknąć niepotrzebnego uszkodzenia.

Jaka jest różnica między testami nadciśnieniowymi a testami uderzeniami piorunami?

(1) Jaka jest różnica między badaniem przejściowym ES a badaniem fal błyskawicznych?

Fala błyskawiczna odnosi się do natychmiastowego wysokiego napięcia generowanego przez uderzenia piorunów w linie energetyczne, linii sygnałowe i linii sterujących.TVS jest zazwyczaj używany do tłumienia.

2) Jakie są różnice i powiązania między dwoma punktami eksperymentalnymi "prąd impulsowy" i "prąd prądu" w badaniu EMC?

1. Prąd wstrząsowy opisuje natychmiastowy duży prąd. Zazwyczaj odnosi się do dużego prądu generowanego wewnątrz urządzenia elektrycznego przez chwilę, gdy jest podłączony.Wynika to głównie z obciążeń indukcyjnych i pojemnościowychW momencie uruchomienia silnika, jest to równoważne do zwarcia, a prąd jest dość duży.ponieważ opór i indukcyjność uzwojenia silnika są bardzo małePrąd odwrotny będzie również generowany, gdy silnik zostanie wyłączony.i prąd jest teoretycznie nieskończony w tym momenciePonadto w momencie uruchomienia lampy fluorescencyjnej potrzebny jest natychmiastowy wysoki napięcie i duży prąd do jonizacji pary rtęci wewnątrz lampy.

2. Przesilenie może opisywać prąd lub napięcie (najczęściej odnosi się do napięcia).natychmiastowe wysokie napięcie jest generowane w sieci energetycznej i stosowane do urządzeń elektrycznych.

3Kontakt: gdy silnik jest wyłączony, występuje zarówno prąd uderzeniowy, jak i napięcie.

(3) Różnica między falą fal a uderzeniem piorunem

1. Różne właściwości

1Przesilenie: jest to natychmiastowa wartość szczytowa przekraczająca wartość stabilną, która obejmuje napięcie i prąd przesileniowy.

2. Uderzenie piorunem: Kiedy uderza piorun, prąd elektryczny przechodzi przez ludzi, zwierzęta, drzewa, budynki itp., Powodując obrażenia lub uszkodzenia.

2Różne przyczyny

1. Przesilenie: Jest to gwałtowny impuls, który występuje w ciągu zaledwie kilku milionowych części sekundy.

2. Uderzenie piorunem: szybkie rozładowanie między jedną częścią ładowanej warstwy chmury a inną częścią warstwy chmury o innym rodzaju ładunku lub ładowanej warstwie chmury na ziemi.

3. Różne cechy

1. Przesunięcia: Produkty zawierające urządzenia blokujące przesunięcia mogą skutecznie pochłaniać nagłą ogromną energię, aby chronić podłączone urządzenia przed uszkodzeniem.

2Uderzenie piorunem: szybki proces rozładowywania wytwarza silne błyskawice i towarzyszy mu głośny dźwięk; gdy dochodzi do błyskawicy, zazwyczaj powstają ładunki,gdzie dolna warstwa jest ujemną energią elektryczną a górna warstwa jest dodatnią energią elektrycznąPozytywne ładunki są również generowane na ziemi, które poruszają się z chmurami jak cień.

3W badaniu EMC, jakie czynniki wpływają na niepowodzenie badania fal błyskawicznych?

Dodanie niektórych urządzeń ochronnych przed piorunami i przeciwprzesileniowym do interfejsów linii zasilania i sygnału.rurka rozładowania gazowego TVS (dioda Zenera)Jeśli ustawić napięcie bardzo wysokie podczas wykonywania testu,Nie ma sensu wybierać urządzenia, które nie może chronić przed tak wysokim napięciemSprawdź, czy parametry urządzenia, które wybierzesz, są poprawne i czy może wytrzymać tak wysokie napięcie i prąd.
