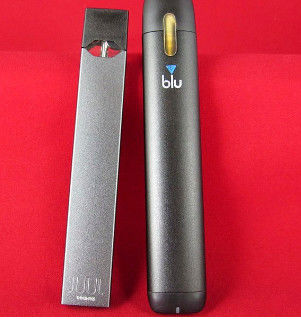

UL 8139 Klauzula badania papierosów elektronicznych
Zdecydowanie (zagrożenie)

Ogień.

B Złamanie;

C Wyciek elektrolitów;

D Wypływ;

E górna granica temperatury ładowania przekracza normalną przestrzeń pracy;

F górna granica napięcia ładowania przekracza normalny obszar pracy;

G Maksymalny prąd ładowania przekracza normalny obszar pracy;

H ograniczenie temperatury rozładowania przekracza specyfikacje produkcyjne baterii;

I Wyrzucenie napięcia końcowego przekracza maksymalną lub minimalną wartość normalnego obszaru pracy;

J Maksymalny prąd rozładowy przekracza normalny obszar pracy;

K Pęknięcia lub otwory na obudowie mogą uszkodzić integralność obudowy;

L Względna zmiana różnicy napięcia w otwartym obwodzie pomiędzy wypuszczoną baterią a baterią odniesienia (niewypuszczoną) przekracza 5%, zob. pkt 29;

M Temperatura zmierzona podczas badania nie może przekroczyć granicy określonej w tabeli 26.1.

Badanie normalnego ładowania

Każda próbka jest całkowicie rozładowana. Następnie badana jest pojedyncza próbka zgodnie z specyfikacją w warunkach pojedynczej awarii; ładowanie do stanu pełnego ładowania;powtórzyć powyższe badanie w warunkach nie wyższych niż 0 °C

Badanie normalnego rozładowania

Każda bateria musi być z góry całkowicie naładowana, a każda próba usterki wykonywana jest na jednej próbce.Badanie wyładowania przeprowadza się w warunkach ekstremalnego obciążenia określonych przez producenta.; rozładowanie przeprowadza się za pomocą przyrządu badawczego, który wymaga: 1) 4 sekundy pracy, 55 ml ± 5% objętości wdychania; 2) następnie 8 sekund wyłączenia; 3) łącznie 15 wdychania;4) po czym następuje opóźnienie 10 minut. Powtórz powyższe 15 oddechów i 10-minutowe opóźnienie do wyczerpania baterii. Powtórz powyższe badanie w warunkach nie wyższych niż -20°C

Badanie wyładowania

Pozytywne i ujemne bieguny próbki podłączane są do obciążenia oporu mniejszego lub równego 20 mΩ i badane w temperaturze 25 ± 5 °C.Próbkę należy wyładować, dopóki stan całkowitego wyładowania nie osiągnie wartości mniejszej niż 0..2V, temperatura komory wróciła do temperatury otoczenia ±10°C lub próbka została uszkodzona, w zależności od tego, co nastąpi pierwsze, a powyższe badanie powtórzone jest w otoczeniu nie wyższym niż -20°C.

Niezrównoważone obciążenie

Komórka o pojemności około 50% jest połączona szeregowo z komórką w pełni naładowaną w celu utworzenia niezrównoważonej baterii, a następnie podłączona do jej ładowarki do ładowania, aż do jej pełnego naładowania;całkowita liczba próbek nie może być mniejsza niż dwie;, przy czym co najmniej jedna próbka musi być badana bez żadnego stanu usterki; powyższe badanie powtórza się w warunkach nie wyższych niż 0 °C.

Badanie przeładowania

Każda bateria całkowicie rozładowana musi być stale ładowana przy stałym prądzie przy maksymalnym prądzie ładowania, a ustawienia są następujące: a) w przypadku baterii litowych,jest to 150% znamionowego napięcia wyjściowego zasilaniab) w przypadku baterii z hydridem niklu-metalu, ładowanie wysokoprężne odbywa się przy prędkości 2,5 razy większej niż zalecany prąd ładowania, aż do osiągnięcia pojemności nominalnej 250%;jeżeli urządzenie zabezpieczające prąd jest uruchamiane podczas badania,, badanie jest powtórzone przy maksymalnym prądzie ładowania, który nie uruchamia urządzenia ochronnego. Jeśli po badaniu akumulator jest nadal użyteczny,należy go wyładować lub ponownie naładować w warunkach 25±5°C; powtórzyć powyższe badanie w warunkach nie wyższych niż 0 °C

Badanie zwarcia

Całkowicie naładowane urządzenie zaciąga zwarcia między biegunami dodatnim i ujemnym próbki poprzez rezystor ≤ 20 mΩ;inne, w pełni naładowane urządzenie przeładuje je do maksymalnego stabilnego prądu rozładowania, który można uzyskać bez uruchomienia urządzenia ochronnegoPróbkę należy rozładować do czasu: a) całkowitego rozładowania baterii; b) wystąpienia ostatecznej awarii i powrotu temperatury baterii do temperatury pokojowej.Jeżeli po badaniu akumulator jest nadal użyteczny, należy go rozładować lub ponownie naładować w temperaturze 25±5°C. Powtórzyć powyższe badanie w temperaturze nie większej niż -2°C.

Badanie temperatury

1) Maksymalna dopuszczalna temperatura określona w tabeli 26.1 nie może być przekroczona.

2) Nie przekracza się maksymalnej granicy temperatury powierzchni określonej w tabeli 26.2;

3) Brak trwałych uszkodzeń

Badanie upadku

W przypadku tych trzech kropli próbkę należy przetestować w trzech najbardziej niekorzystnych pozycjach.

Badanie wytrzymałości na kompresję

Badanie kompresyjne zgodnie z normą UL 746C; jeśli po badaniu akumulator jest nadal użyteczny, należy go rozładować lub ponownie naładować w warunkach o temperaturze 25 ± 5 °C.

Badanie spalin

Sprzęt jest badany zgodnie z jednym z następujących warunków:

a) Przy ciśnieniu początkowym 2070 kPa±10%, do komory akumulatora przez otwór o średnicy 2,87±0,05 mm dostarcza się łącznie 21 ml±10% powietrza;

b) Akumulator jest bezpośrednio przeładowany z wzrostem 0,1V, aż do wystąpienia wydechu

Badanie wysokiej temperatury

Całkowicie naładowane urządzenie umieszcza się w komorze badawczej o niskiej prędkości wiatru, a temperaturę w komorze badawczej ustawia się na 80±3 °C przez 8 godzin.Prędkość zmiany temperatury w komorze badawczej nie przekracza 1°C na minutę., średni czas nie przekracza 5 minut, a wilgotność względna nie przekracza 50%;

2Po badaniu w wysokiej temperaturze badane urządzenie umieszcza się w warunkach o temperaturze 25 ± 5 °C przez co najmniej 1 godzinę w celu schłodzenia do stabilnego stanu równowagi termicznej.

3Jeżeli zestaw baterii może być nadal używany po badaniu, musi zostać rozładowany lub ponownie naładowany w warunkach o temperaturze 25±5°C.

Uwaga: Wyniki badań przeprowadzonych powyżej nie mogą zawierać klauzul (niebezpieczeństwa) zawartych w wyroku.
