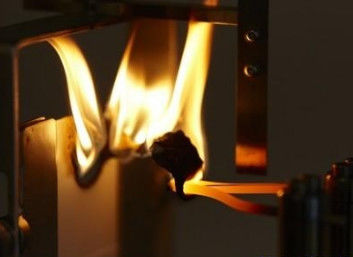

Badanie opóźnienia płomienia: śledzenie
Standardy badania

GB/T 4207; IEC 60112; EN IEC 60112

Definicja

Wskaźnik porównawczy śledzenia CTI: maksymalna wartość napięcia, wyrażona w woltów (V), gdy pięć próbek jest poddawanych 50 kroplom płynu bez awarii śledzenia i ciągłego spalania,zawiera również opis właściwości materiału podczas badania 100 kropli;

Wskaźnik śledzenia prędkości PTI: maksymalna wartość napięcia odpowiadająca pięciu próbkom poddanym 50 kroplom płynu bez awarii śledzenia i ciągłego spalania,wyrażone w woltów (V)

Próbka

Zaleca się stosowanie próbek o wielkości płaszczyzny nie mniejszej niż 20mmX20mm i grubości nie mniejszej niż 3mm (można je układać)

Przetwarzanie środowiskowe próbki

Jeżeli nie określono inaczej, próbkę należy trzymać w temperaturze (23±2) °C i wilgotności względnej (50±10) % przez co najmniej 24 godziny.

Badanie należy rozpocząć w ciągu 30 minut po wyjęciu próbki z komory klimatyzacyjnej.

W przypadku zastosowania napięcia sinusoidalnego do elektrody

Zakres napięcia: 100V ~ 600V; zakres częstotliwości: 48Hz ~ 62Hz; maksymalny błąd urządzenia pomiarowego napięcia nie powinien przekraczać 1,5%, a zasilanie nie powinno być mniejsze niż 0,6kVA

Samokalibrowanie przyrządu

Jeżeli wartość rzeczywista prądu wynosi (0,50±0,05) A przez (2,0±0,2) s, urządzenie nadprądowe powinno działać

Roztwór testowy

Roztwór A: Rozpuścić czyste analitycznie reagens bezwodnego chlorku amonu o frakcji masy około 0,1% i czystości nie mniejszej niż 99.8% w dejonizowanej wodzie w celu przygotowania roztworu A o oporności (3.95±0.05) Ω·m w temperaturze (23±1) °C;

Roztwór B: Rozpuścić analitycznie czysty reagent bezwodnego chlorku amonu (NH.CI) o frakcji masy około 0,1% i czystości nie mniejszej niż 99.8% i sulfonatu dibutylonaftalenowego sodu o frakcji mas.0,500±0,002) % w dejonizowanej wodzie w celu przygotowania roztworu B o rezystywności (1,98±0,05) Ω·m w temperaturze (23±1) °C. (Niektóre składniki roztworu B są zabronione, dlatego trudno go wytworzyć);

Roztwór C: Rozpuścić analitycznie czysty reagent bezwodnego chlorku amonu (NHCI) o frakcji masy około 0,2% i czystości nie mniejszej niż 99.8% i nijonizowany czynnik powierzchniowy (oktoxynol) o frakcji masową 00,50±0,02) % w dejonizowanej wodzie w celu przygotowania roztworu C o rezystywności (1,98±0,05)Ω*m w temperaturze (23±1)°C. Napięcie powierzchniowe roztworu C jest mniejsze niż 40mN/m.

Elektroda

Metal platynowy o czystości co najmniej 99%, prostokątny przekrój obu elektrod powinien wynosić (5.0±0.1) mmX(2.0±0.1) mm, a kąt końcowego zakrętu (30±2)°

Ostrze wygięcia powinno być w przybliżeniu płaskie, o szerokości około 0,01 mm ~ 0,10 mm

Procedury operacyjne

Utrzymuje się temperaturę (23±2) °C, wilgotność względną (50±10) %; roztwór testowy znajduje się 35±5 mm nad próbką;

Roztwór kapie w środku elektrody w odstępie czasu 30 ± 5 s; masa 50 kolejnych kropli powinna wynosić 0,997 g ~ 1,147 g, a masa 20 kolejnych kropli powinna wynosić 0,380 g ~ 0,480 g;

Czas, w którym 50 kropli powinno być kroplówkowane na próbce, powinien wynosić 24,5 min±2 min.

Określenie wyników

Badanie zostaje przerwane w przypadku wystąpienia następujących sytuacji:

a) urządzenie nadprądowe jest aktywowane;

b) występuje ciągłe spalanie;

c) minęło co najmniej 25 sekund od upadku 50. (100) kropli płynu i nie wystąpiła żadna sytuacja a) lub b).
