Badanie INS zakłócenia hałasu wysokiej częstotliwości
Wprowadzenie badania
Badanie INS zakłócenia hałasu wysokiej częstotliwości należy do badania pola EMC,a jego podstawowy cel badania jest taki sam jak w międzynarodowej normie IEC 61000-4-4 (badanie grupy szybkich bieżących impulsów elektrycznych)Ta możliwość testowania służy głównie klientom z Japonii i niektórych krajów Azji.

Badanie INS zakłócenia hałasu wysokiej częstotliwości

Badanie to symuluje głównie urządzenia przełącznikowe w obwodzie, takie jak przekaźniki itp. Gdy są włączane lub wyłączone, prąd w obwodzie zmienia się szybko.Jeżeli w obwodzie są elementy indukcyjne, szybka zmiana prądu spowoduje natychmiastowe zakłócenia wysokonapięciowe.o pojemności nieprzekraczającej 10 WAby zapewnić stabilność produktów elektronicznych podczas ich użytkowania, konieczne jest przeprowadzenie na nich badań antyinterferencyjnych (EMS).Wykorzystując generator impulsowy o wysokiej częstotliwości, kilka grup sygnałów impulsowych jest bezpośrednio stosowanych do badanych próbek, a zdolność próbek do przeciwdziałania zakłóceniom jest oceniana na podstawie zmian w wydajności próbek przed badaniem,po i podczas badania.
Obiekty zastosowania badań
Urządzenia elektroniczne, takie jak centralne panele sterujące
Wspólne normy
NECA TR-28: Wskaźniki badawcze dla badaczy hałasu o wysokiej częstotliwości z falami prostokątnymi

JEM TR-177: Wskaźniki badawcze dla badaczy hałasu o wysokiej częstotliwości o prostokątnej fali dla maszyn i urządzeń elektrycznych

JEC 0103_2005: Norma badania obwodu regulacyjnego niskiego napięcia

Instrument badawczy

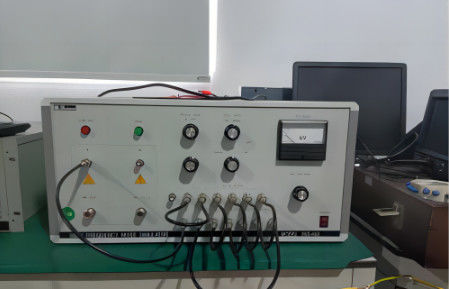

Generator pulsowy o wysokiej częstotliwości

Generator pulsowy o wysokiej częstotliwości

Dane dotyczące modelu:

Model: INS-40A

Amplituda impulsu wyjściowego (50Ω obciążenia): puls prostokątny 0~2KVmax±10%

Amplituda impulsu wyjściowego w otwartym obwodzie: puls prostokątny 0~4KVmax±10%

Szerokość impulsu: 50 ns~1 μs (50Ω obciążenia, 50 ns stopnia)

Czas wzrostu ≤1ns

Pojemność mocy badanego urządzenia:

Jednopasowe prądy przemiennego: 220Vmax, 16Amax

Jednofazowe prądu stałego: 220Vmax, 16Amax

Metoda badania

1. Podłącz końcówkę wyjściową impulsu bezpośrednio do końcówki wejściowej mocy próbki testowanej za pomocą kabla koaksjalnego wyjściowego.

Metoda badania INS zakłócenia hałasu wysokiej częstotliwości

2. Współpracuj z całą maszyną lub z podłożem połączenia i użyj sondy z bliskim polem (pole elektryczne, pole magnetyczne) do bezpośredniego nałożenia impulsu na powłokę próbki w odległości 0 cm.
